Douilles à échelon, homogènes ou sécables, avec ou sans collerette

Le programme des douilles (ou inserts) en plastique est varié. Une série de douilles homogènes Ø27 convient aux échelons à frapper dans les parois de puits, de bassin de rétention, de galerie technique ou de chambre de tirage. Le noyau du moule est équipé en général de doigts rétractables commandés par vérins.

Nouveau : le principe de douille sécable Ø27 supprime les vérins hydrauliques ou pneumatiques au niveau des doigts rétractables des moules à BAP. Un simple trou rond Ø35 supporte la cheville réceptrice ce qui simplifie considérablement le mécanisme. Les collerettes biaise et droite conviennent à l’échelon de regard. La douille à collerette droite, placée en face extérieure d’une chambre en béton s’utilise aussi pour recevoir les axes de palonnier avant retournement.

Une autre série de douilles Ø14 (ou plug) sécables ou non sécables, une fois noyées dans le béton conviennent, en chambres de tirage, à la fixation des supports d’équerres.



Douilles homogènes, porte-échelon de puits ou de chambres Telecom

Des douilles en tout genre, prêtes à recevoir les échelons à frapper Caswick, sont insérées dans le moule à béton avant le coulage d’un regard de visite ou d’une chambre de télécommunication. En démoulage immédiat, les doigts porteurs de douilles (ou inserts), logés dans le noyau, sont nécessairement rétractables par un mécanisme hydraulique ou manuel.

   Plusieurs modèles d’insert

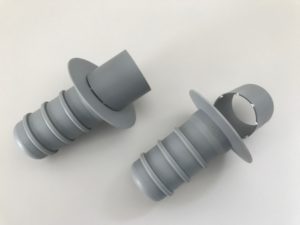

Douilles sécables pour échelon ou pour axe de retournement

Douilles sécables à collerette droite ou biaise

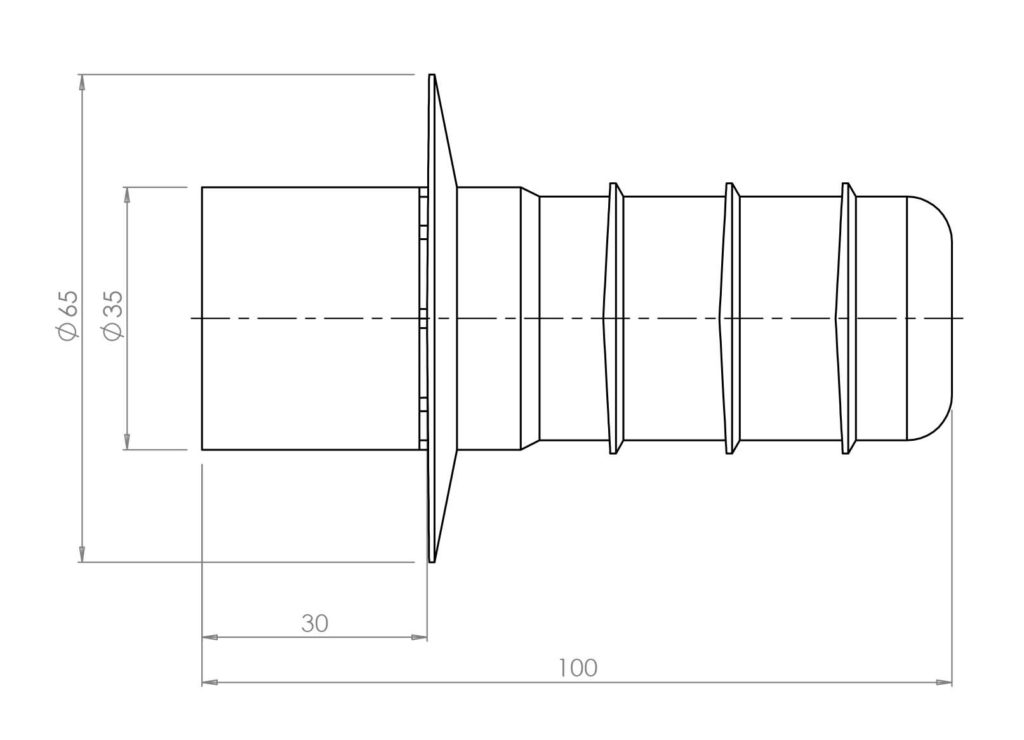

Schéma insert SP194

La douille sécable Caswick est polyvalente. A la préparation d’un moule, elle est insérée dans des trous Ø35 pour offrir une réservation à l’insertion d’un axe Ø27 de palonnier de retournement ou à l’insertion définitive d’un échelon standard Caswick.

Grâce à la douille sécable, le moule pour béton auto-plaçant est substantiellement simplifié car dépourvu des mécanismes hydrauliques de retrait de doigts en acier. Ces derniers sont donc supprimés tout comme les grippages dus à la fluidité d’un béton auto-plaçant. Au démoulage, l’embouchure-support se brise et laisse la douille opérationnelle figée dans le béton.

Fiches : Inserts sécables pour échelons Caswick



SP194 : douille à collerette droite • SP195 : à collerette biaise
